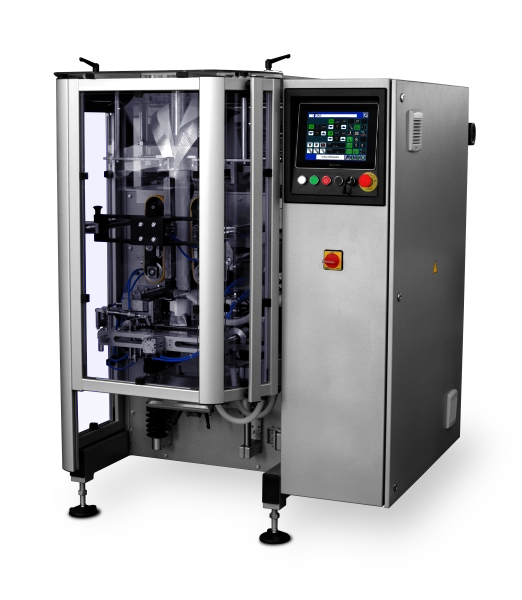

Vertikale Schlauchbeutelmaschinen MH
  • Vertikale posefyll- og forseglingsmaskiner kan produsere poser og pakke produkter i disse.
  • Maskinen er velegnet for pakking og emballering av massegods, granulater, små stykkgods, væske og lignende.

MH2bb vertikale Schlauchbeutelmaschine MH2bb + SD2bb vertikale Schlauchbeutelmaschine mit einem Schneckendosierer MH1cb + BW110 vertikale Schlauchbeutelmaschine mit einer Mehrkopfwaage MH1cb + AV2/2 vertikale Schlauchbeutelmaschine mit einer Dosierwaage MH1bb + KL1 vertikale Schlauchbeutelmaschine mit einem Klappendosierer MH1sm vertikale Schlauchbeutelmaschine mit einem Beuteleinleger
MH2bb MH2bb
+ SD2bb
MH1cb
+ BW110
MH1cb
+ AV2/2
MH1bb
+ KL1
MH1sm
+ poseinnlegg
Utvalg av posetyper
flacher Beutel Beutel mit Seitenfalten Standbodenbeutel Beutel mit gesiegelten Kanten Standbodenbeutel mit drei Löchern für einfache Halterung Beutel mit einfacher oder doppelter Umlegung der Kopfnaht, überklebt mit einer Etikette
Flatpose Pose med brytbare sider Ståpose Ståpose med sveiste kanter Ståpose med 3 hull til opphenging Ståpose med foldet åpning og etikett
Andre posetyper



Tekniske spesifikasjoner
Type maskin MH1bb MH1cb MH1db MH2bb MH2eb MH3
Volum per dose opptil 2500 ml opptil 5000 ml opptil 15 l opptil 2500 ml opptil 70 l opptil 2500 ml
Kapasitet* opptil  75 poser / min opptil 70 poser / min opptil 50 poser / min opptil 130 poser / min opptil 40 poser / min opptil 35 poser / min
Poselengde 80 - 320 mm 80 - 400 mm 100 - 460 mm 50 - 310 mm 200 - 1025 mm 80 - 310 mm
Posebredde 65 - 206 mm 65 - 325 mm 65 - 350 mm 45 - 210 mm 270 - 500 mm 65 - 206 mm
Forsyningsspenning 3 x 230 V/400 V - 50 Hz 3 x 230 V/400 V - 50 Hz 3 x 230 V/400 V - 50 Hz 3 x 230 V/400 V - 50 Hz 3 x 230 V/400 V - 50 Hz 3 x 230 V/400 V - 50 Hz
Effekt 2,4 kW 4 kW 4 kW 3,2 kW   1,5 kW
Trykkluft 0,6 - 0,8 MPa 0,6 - 0,8 MPa 0,6 - 0,8 MPa 0,6 - 0,8 MPa 0,6 - 0,8 MPa 0,6 - 0,8 MPa
Trykkluftforbruk ved 0,6 MPa per 1 pose 3,6 l 10 l 13 l 0,2 l 13 l 7,2 l
Vekt 500 kg 800 kg 850 kg 550 kg 950 kg 450 kg
Dimensjoner H1470 x B1065 x D1415 H1700 x B1320 x L1520 H1720 x B1620 x L1610 H1460 x B1180 x L1610 H2200 x B1920 x L1960 H1430 x B1070 x L1490



* Kapasiteten er avhengig av posestørrelse, type produkt og kapasiteten av doseringsenheten.


Maskinens utstyr
Type maskin MH1bb MH1cb MH1db MH2bb MH2eb MH3
Styringssystem fra B&R/Siemens
Viser pakkekapasitet per minutt
Autodiagnostikk av tilstand
Telling av poser
Alle innstillinger og funksjoner kan innstilles på kontrolpanelen
Pneumatikk fra Rexroth, Festo
Film trekkes ved hjelp av trekkebelter
Maskinen er utstyrt med mekansik-pneumatiske driftsenheter
Elektronikk er beskyttet mot kortsluttning, polaritetsfeil og overbelastning
Elektrisk utstyr med IP 44
Arealer i kontakt med produkt er laget av rustfritt stål
Alle deler av maskinen er beskyttet med belegg for trygg mat
ROFINET communication (Siemens control system)
possibility to replace only touch screen digitizer at damaged display



Fordeler
Type maskin MH1bb MH1cb MH1db MH2bb MH2eb MH3
Automatisk kontroll av de viktigste parametrene og feilmeldinger
Automatisk kontroll av de viktigste parametrene
Enkel og synlig innstilling av funksjoner og parametre med kontrollpanel (touchscreen)
Innstilling av posens lengde på kontrollpanelet i mm eller etter etikettens lengde på posen
Forsinkelse ved trekking av film for produkter som støver
200 programmer for å lagre parameter for forskjellige typer film og poser
Maskinen slår seg automatisk av etter at ønsket antall poser er oppnådd
Viser posetall til maskinen slår seg selv av
Viser totalt antall fullførte takter
Enhet for trykkluftregulering
Hurtigkoblinger gjør det mulig å bytte fyllerør med skulder rask og enkelt
Stabil og enkel konstruksjon av driftsenheter
Styring av volum doseringssystemer på kontrollpanelet til maskinen mulig
Styring av transportbånd integrert
Mulighet for tilknytning til datamaskin, printer og ethernet
Automatisk og eksakt styring av filmen på fyllerør og skulder
Automatisk justering av filmspenningen
Kontakttrykk av trekkebeltene kan innstilles pneumatisk
Service av maskinen via internett mulig
Kontrolpanel språk velges etter behov (standardspråk - engelsk, tysk, tsjekkisk, russisk)





Tilleggsutstyr
Type maskin MH1bb MH1cb MH1db MH2bb MH2eb MH3
Elektronisk doseringsvekt
Volum rive- / klapp- doseringsenhet
Skrue doseringsenhet
Multi-head kombinsajonsvekt
Doseringsenhet for væske
Båndvolum- doseringsenhet
Bånd- doseringsenhet
Transportbånd
Skruetransportør
Transportbånd for borttransportering av poser
Enhet for samling av poser
Enhet for fordeling av produkter på venstre og høyre side av transportøren
Fotocelle for sentrering av etiketter som skal trykkes på posen
Fylling av posen med inertgass mulig (MAP)
Enhet for måling av oksygenandel
Enhet for trykking av etiketter på poser
Kompressor 20 - 36 m3/h
Kompressor 15 - 30 m3/h
Kompressor 9 m3/h
Trykk av dato med markeringsenheten MZ4 MARK 1
Ioniseringsanlegg





Tilpasning av maskinen
Type maskin MH1bb MH1cb MH1db MH2bb MH2eb MH3
Bruk av skrue og volum doseringsenhet
Bruk av doseringsvekt og skrue doseringsenhet
Enkel forskyving av doseringsenheter på maskinen
Pakking av sprø og knuselige produkter
Pakking av fryste produkter





Funksjon
Vertikale pakkemaskiner er konstruert for å produsere poser av film og pakke produkter i disse. Styring og innstilling av maskinen er enkelt og komfortabelt og det er mulig å lagre 200 forskjellige programmer.
Posene er produsert i maskinen av film som kan sveises. Filmen er trukket fra en filmrulle over flere trinser inn i maskinen til fyllerøret med skulder. Her formes en slange ut fra filmen. I denne slangen doseres produktet mens bunnen blir sveiset. Filmen blir transportert videre av trekkebelter til lengden av posen er oppnådd. Posen blir lukket, skjæres av og faller ned på transportbåndet eller lignende. Denne syklusen gjentas per takt.
Pakkemaskinenen er konstruert for alle typer massegods, små stykkgods og væske.
