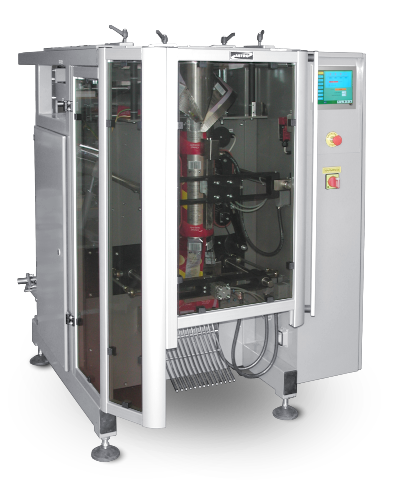

Masini verticale de ambalat

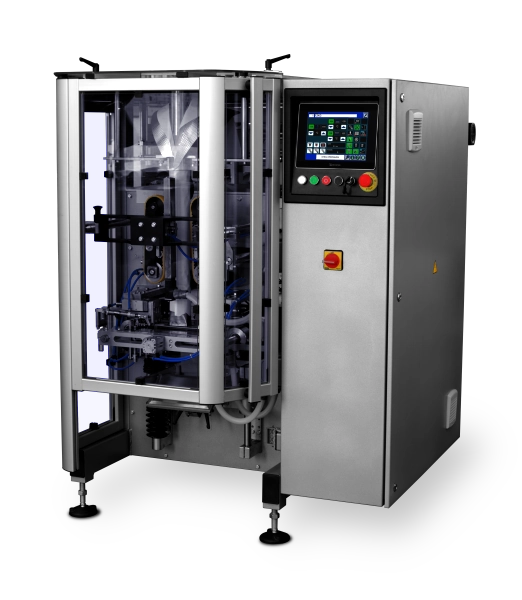

Masini verticale de ambalat in folie tubulara MH

Masinile verticale de ambalat in folie tubulara sunt realizate pentru productia si umplerea pungii cu produse. Masina este adecvata ambalarii tuturor produselor vracuibile (in vrac) sau a lichidelor.

Trimiteți o cerere

Masini verticale de ambalat in folie tubulara MH

150 variante de pungi

... mașinile noastre permit crearea de până la 150 de modificări sac.
Prezentare completă a pungi >>

Variabilitatea mașină nelimitat

... mașinile noastre permit integrarea cu diferite tipuri de materiale de umplutură!

Date tehnice

Tipul de masina	MH1bb	MH1cb	MH1db	MH2bb	MH2eb	MH3
Volumul unei portii	pana la 2500 ml	pana la 5000 ml	pana la 15 l	pana la 2500 ml	pana la 70 l	pana la 2500 ml
Performanta	pana la 75 pungi / min	pana la 70 pungi / min	pana la 50 pungi / min	pana la 130 pungi / min	pana la 40 pungi / min	pana la 35 pungi / min
Lungimea pungii	80 - 320 mm	80 - 400 mm	100 - 460 mm	50 - 310 mm	200 - 1025 mm	80 - 310 mm
Latimea pungii	65 - 206 mm	65 - 325 mm	65 - 350 mm	45 - 210 mm	270 - 500 mm	65 - 206 mm
Tensiunea de alimentare	3 x 230 V/400 V - 50 Hz	3 x 230 V/400 V - 50 Hz	3 x 230 V/400 V - 50 Hz	3 x 230 V/400 V - 50 Hz	3 x 230 V/400 V - 50 Hz	3 x 230 V/400 V - 50 Hz
Puterea consumata	2,4 kW	4 kW	4 kW	3,2 kW		1,5 kW
Presiunea aerului	0,6 - 0,8 MPa	0,6 - 0,8 MPa	0,6 - 0,8 MPa	0,6 - 0,8 MPa	0,6 - 0,8 MPa	0,6 - 0,8 MPa
Consumul de aer la 1 punga la 0,6 MPa	3,6 l	10 l	13 l	0,2 l	13 l	7,2 l
Greutatea masinii	500 kg	800 kg	850 kg	550 kg	950 kg	450 kg
Dimensiunile masinii	I1470 x l1065 x L1415	I1700 x l1320 x L1520	I1720 x L1620 x L1610	I1460 x l1180 x L1610	I2200 x l1920 x L1960	I1430 x l1070 x L1490

* Performanta depine de portie, caracterul produsului si de performanta dozatorului folosit.

Descrierea masinii

Tipul de masina	MH1bb	MH1cb	MH1db	MH2bb	MH2eb	MH3
Sistem de control B&R/Siemens	●	●	●	●	●
Afisarea performantei pe minute	●	●	●	●	●	●
Autodiagnoza situatiei	●	●	●	●	●	●
Numarator de pungi	●	●	●	●	●	●
Toate setarile de functiuni se fac dintr-un panou de control	●	●	●	●	●	●
Pneumatica Rexroth, Festo	●	●	●	●	●	●
Tragerea foliei cu ajutorul curelelor de tragere	●	●	●	●	●	●
Masina este prevazuta cu sistem de actionare mecanico-pneumatic	●	●	●	●	●	●
Electronica protejata la scurt circuit, polarizare inversa si suprasarcina	●	●	●	●	●	●
Protectie electrica IP 44	●	●	●	●	●	●
Suprafetele in contact cu produsul din otel inox	●	●	●	●	●	●
Toate partile componente ale masinii protejate cu vopsea inofensiva	●	●	●	●	●	●
comunicare PROFINET (sistem de control Siemens)	●	●	●	●	●
posibilitatea înlocuirii doar a suprafeței tactile în cazul unui afișaj deteriorat	●	●	●	●	●

Avantajele masinii

Tipul de masina	MH1bb	MH1cb	MH1db	MH2bb	MH2eb	MH3
Control automat al parametrilor importanti si a semnalelor de eroare	●	●	●	●	●
Controlul automat al parametrilor importanti						●
Afisarea simpla si clara a setarilor de functiuni si parametri pe un panou de control	●	●	●	●	●	●
Setarea lungimii pungii pe un panou de control in mm sau dupa imprimare	●	●	●	●	●	●
Intarzierea retragerii foliei pentru produsele prafuibile	●	●	●	●	●	●
200 programe pentru memorarea parametrilor diferitelor tipuri de folii si sisteme de ambalare	●	●	●	●	●
Oprirea masinii dupa atingerea numarului ales de pungi	●	●	●	●	●	●
Afisarea numarului de pungi dupa oprirea masinii	●	●	●	●	●
Afisarea numarului total de tacturi	●	●	●	●	●	●
Unitate de input pentru reglarea aerului	●	●	●			●
Mijloc de prindere rapida pentru schimbarea usoara a tubuzei cu umar de formare	●	●	●	●	●	●
Executie simpla a untitatilor de actionare	●	●	●	●	●	●
Controlul dozatorului (la exteriorul cantarului) de la un terminal al masinii	●	●	●
Control integrat al benzii transportatoare	●	●	●
Posibilitatea de legatura la PC, imprimanta, ethernet	●	●	●	●	●
Ghidarea exacta si automata a foliei pe umarul de formare		●	●	●	●
Tensionarea automata a folieri				●	●
Presiunea de contact a curelelor de retragere reglabila pneumatic	●	●	●	●	●	●
Mentenanta programului cu ajutorul unei linii telefoneice	●	●	●	●	●
Limbajul de control la alegere (standard 4 limbi straine - ceha, germana, engleza, rusa)	●	●	●	●	●

Accesorii optionale

Tipul de masina	MH1bb	MH1cb	MH1db	MH2bb	MH2eb	MH3
Dozator cu cantar electronic	●	●	●	●	●	●
Dozatoare volumetrice cu clapeta	●	●	●	●	●	●
Dozator cu melc	●	●	●	●	●	●
Cantar cu mai multe capete	●	●	●	●	●	●
Dozator de lichide	●	●	●	●	●	●
Dozatoare volumetrice cu banda	●	●	●	●	●	●
Dozatoare cu banda	●	●	●	●	●	●
Transportator cu buzunare	●	●	●	●	●	●
Transportator cu melc	●	●	●	●	●	●
Transportator de evacuare	●	●	●	●	●	●
Instalatie pentru impaturirea pungii	●	●	●	●	●
Dispozitiv pentru impartirea produselor pe partea dreapta si stanga a benzii transportatoare	●	●	●	●	●	●
Celula foto pentru centrarea imprimarii	●	●	●	●	●	●
Umplere cu gaz inert	●	●	●	●	●	●
Aparat pentru masurarea cantitatii de oxigen	●	●	●	●	●	●
Instalatie de etichetat	●	●	●	●	●	●
Compresor 20 - 36 m3/ora	●	●	●		●
Compresor 15 - 30 m3/ora						●
Compresor 9 m3/ora				●
Imprimare de data cu ajutorul dispozitivului MZ4 MARK 1	●	●	●	●	●	●
Instalatie de ionizat	●	●	●	●	●	●

Ajustari

Tipul de masina	MH1bb	MH1cb	MH1db	MH2bb	MH2eb	MH3
Combinatie dozator volumetric si dozator cu melc	●	●	●	●	●	●
Combinatie de cantar si dozator cu melc	●	●	●	●	●	●
Schimbarea simpla a dozatorului pe masina	●	●	●	●	●	●
Ambalarea produselor casante si fragile	●	●	●	●	●	●
Ambalarea produselor inghetate	●	●	●	●	●	●

Functiune

Masinile verticale de ambalat in folie tubulara sunt construite pentru realizarea de pungi si umplerea lor cu cantitati mici de produse. Programul masinii ofera un control si o setare comfortabila, inclusiv memorarea a 200 de reglaje diferite ale masinii cu prefixe si un lucru in 2 regimuri pentru atingerea capacitatii maxime. Punga va fi formata in masina, din folie care se lipeste la caldura. Aceasta folie este trasa de pe un tambur si rulata pe diferite role pana la o tubuza cu umar (teava de formare). Aici se formeaza din folie un tub circular. In acest tub cade produsul din dozator in timpul procesului de lipire transversala. Tragerea foliei pe lungime pungii se face cu ajutorul curelelor de tragere. Dupa tragere falcile transversale inchid punga si aceasta este taiata. Acest ciclu se repeta in functie de tactul de lucru. Masinile de ambalat sunt adecvate pentru toate tipurile de produse vracuibile, greu vracuibile sau de dimensiuni mici precum si pentru lichide.
