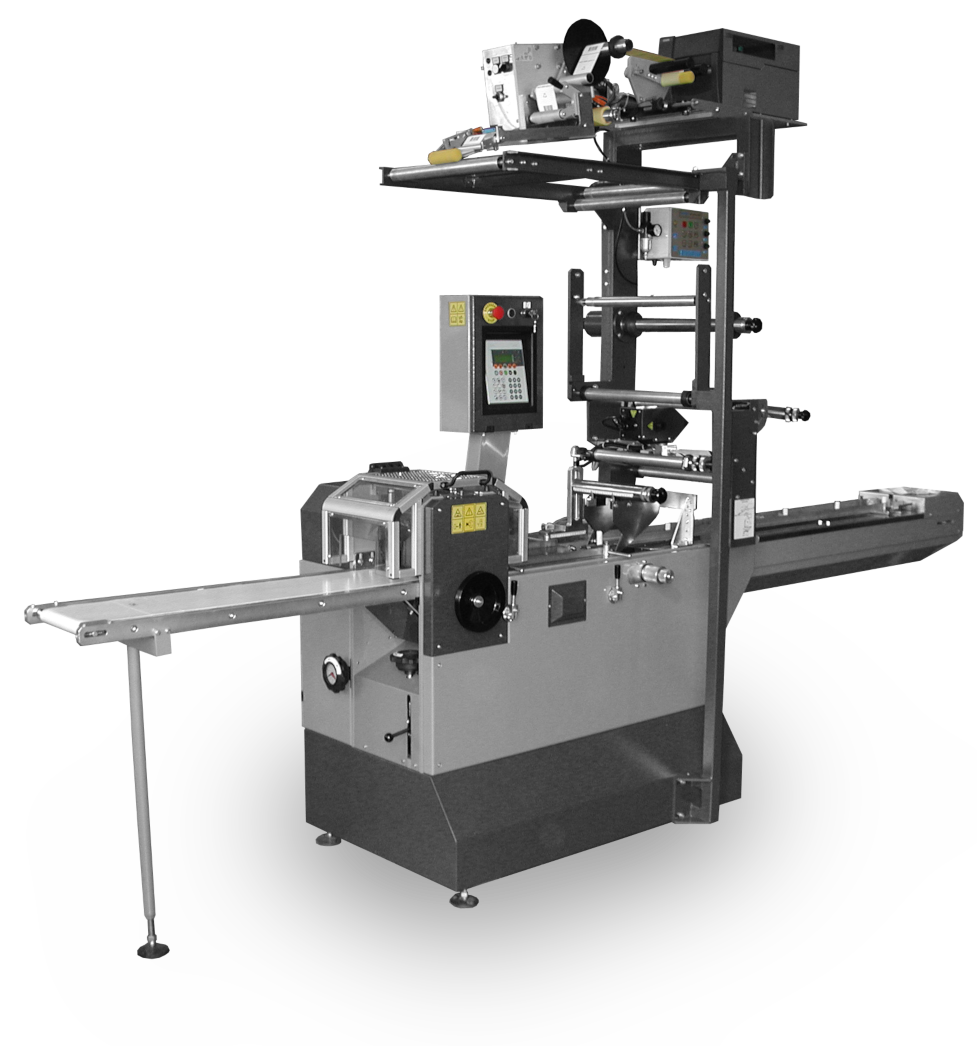

Flow-pakkemaskin MH5 er konstruert for emballering av stykk produkter i poser. Pakking av produktene skjer kontinuerlig. Produktene settes inn i maskinen individuelt eller via en tilførselsenhet. På emballasjen kan tilleggsinformasjoner trykkes hvis ønskelig. Maskinen betjenes av en eller to medarbeidere som legger inn produktene.
Tekniske spesifikasjoner
| Type maskin | MH5 | MH5 GAS | MH5bb | |
| Kapasitet* (stykk/min) | opptil 210 | opptil 90 | opptil 120 | |
| Produktbredde (mm) | 10 til 140 | 10 til 140 | 50 til 240 | |
| Produktlengde (mm) | 26 til 450 | 25 til 400 | 150 til 2000 | |
| Produkthøyde med to sko (mm) | 1 til 50 | 1 til 60 | ||
| Produkthøyde med en sko (mm) | opptil 100 | opptil 100 | opptil 150 | |
| Omkrets av produkter (med tilpasning av bremsen) (mm) | opptil 390 | opptil 390 | opptil 500 | |
| Forsyningsspenning | 3 x 230 V/400 V - 50 Hz | 3 x 230 V/400 V - 50 Hz | 3 x 230 V/400 V - 50 Hz | |
| Effekt (kW) | 2,8 | 3,0 | 4,0 | |
| Trykkluft (MPa) | 0,6 | 0,6 | 0,6 | |
| Trykkluftforbruk (l/pose) | 0,1 | 0,1 | 0,1 | |
| Vekt (kg) | 360 | 400 | 560 | |
| Dimensjoner H x B x L (mm) | 1700 x 900 x 3650 | 1700 x 1250 x 3604 | 1800 x 1300 x 4000 | |
| Maksimal andel av oksygen i posen** (%) | opptil 0,9 | |||
| Gassforbruk med 50 stykk/min (l/stykk) | ca. 500 |
* Kapasiteten er avhengig av produktstørrelse og type emballasjematerial.
**Avhengig av produkt som pakkes.
Emballasjematerial
| Type maskin | MH5 | MH5 GAS | MH5bb | |
| Sveise film | ● | ● | ● | |
| Trykk film | ● | ● | ||
| Diameter av filmrulle (mm) | opptil 400 | opptil 400 | opptil 300 | |
| Diameter av filmrullenhylse (mm) | 50 til 75 | 50 til 75 | 50 til 75 | |
| Bredde av filmrulle (mm) | opptil 340 | opptil 340 | opptil 55 | |
| Bredde av filmrulle med modifikasjon av filmskivebremse (mm) | opptil 450 | opptil 450 |
Maskinens utstyr
| Type maskin | MH5 | MH5 GAS | MH5bb |
| Styringssystem fra B&R | ● | ● | ● |
| Elektromekanisk fremdrift av tversko | ● | ● | ● |
| Elektromekanisk fremdrift av langssko | ● | ||
| Mekanisk fremdrift av langssko | ● | ● | |
| Kontakttrykk justeres ved hjelp av trykkluft | ● | ● | ● |
| Tilførselsenhet | ● | ● | ● |
| Transportbånd for borttransportering av poser | ● | ● | ● |
| Enhet for warmpreging | ● | ● | ● |
| Enhet for fylling av poser med inertgass (MAP) | ● | ||
| Stativ for evaluerings- og blandingsenheten av inertgass | ● | ||
| Lyssignal | ● |
Fordeler
| Type maskin | MH5 | MH5 GAS | MH5bb |
| Vedlikeholdsfri fremdriftssystem av alle ruller | ● | ● | ● |
| Sentralstyring av maskinen inkluder styring av tilførselsenheten | ● | ● | ● |
| Opprette programmer for å lagre parametre og temperaturer | ● | ● | ● |
| Registrering og lagring av forstyrrelser, forsinkelser og pauser av maskinen | ● | ● | ● |
| Mulighet for tilknytning til printer | ● | ● | ● |
| Styring av printern via kontrollpanelet mulig | ● | ● | ● |
| Kontrollpanelets språk etter behov | ● | ● | ● |
| Melding om ny serviceintervall | ● | ● | ● |
| Lav energi- og trykkluftforbruk | ● | ● | ● |
| Service av maskinen via internet mulig | ● | ● | ● |
| 2 uavhengige driftsenheter | ● |
Tilleggsutstyr
| Type maskin | MH5 | MH5 GAS | MH5bb |
| Matebånd kan forlenges etter behov | ● | ● | ● |
| Kjetting av tilførselsenheten med medbringer og distansestykker | ● | ● | ● |
| Fotocelle for sentrering av etiketter som skal printes på posen. | ● | ● | ● |
| Sko for "trykksveising" | ● | ● | |
| Sko for skjæring av eurohull | ● | ● | |
| Enhet for kontinuerlig markering | ● | ● | ● |
| Thermotransfer printer | ● | ● | ● |
| Printenheten av type "Ink Jet" | ● | ● | ● |
| Mateenheten etter type produkt | ● | ● | ● |
| Modifikasjon for fylling av posen med inertgass | ● | ● | |
| Enhet for måling av oksygenandel i posen | ● | ● | ● |
| Utstyr for telling og ordning av poser | ● | ● | ● |
| Avskjæring av poser - rett linje, sikksakk, perforasjon (hver andre pose ble avskjært) | ● | ● | ● |
